Описание

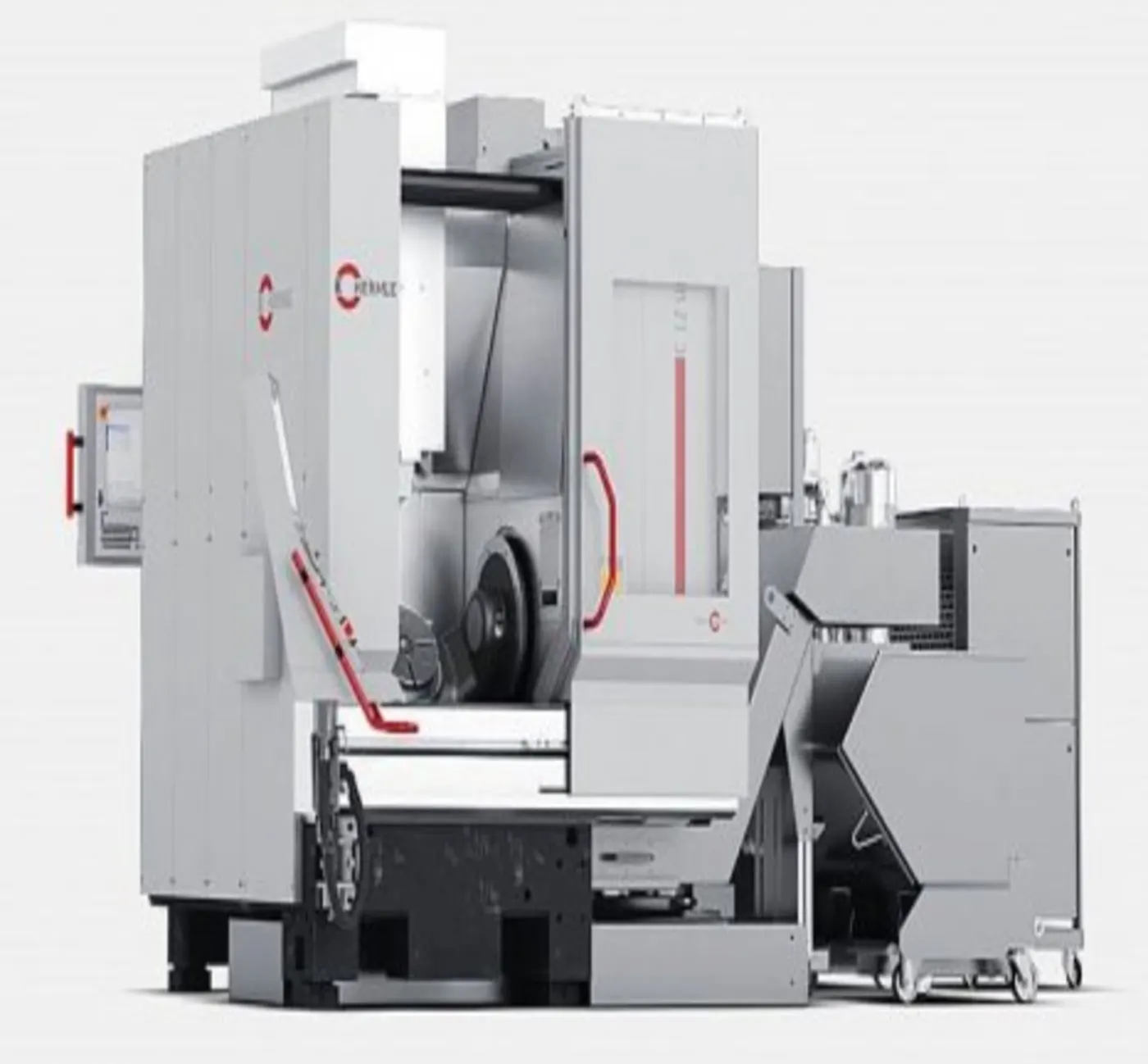

Hermle C 22 GEN2 – это воплощение немецкой инженерной мысли в классе универсальных 5-осевых обрабатывающих центров с увеличенной рабочей зоной. Сохраняя все преимущества знаменитой точности Hermle, эта модель предлагает больше пространства и мощности для обработки сложных и крупногабаритных заготовок из металла, композитов и инженерных пластиков. Это идеальное решение для предприятий, которым требуется не только бескомпромиссное качество, но и повышенная производительность.

Ключевые преимущества и отличия от модели C 12:

• Увеличенная рабочая зона: Большие ходы по осям (X: 500 мм, Y: 400 мм, Z: 350 мм) позволяют работать с более крупными и сложными деталями, что расширяет спектр производственных задач.

• Мощный шпиндель: Усиленная конструкция шпинделя обеспечивает высокий крутящий момент для эффективного съема материала как при черновой, так и при чистовой обработке.

• Жесткость и стабильность: Упрочненная портальная конструкция и масса станка свыше 3,000 кг гарантируют максимальную виброустойчивость и минимальные температурные деформации даже при длительной работе.

• Наследие Hermle: Как и все станки Hermle, C 22 GEN2 обладает прецизионной кинематикой, обеспечивающей 5-осевую обработку с микронной точностью.

• Готовность к автоматизации: Станок легко интегрируется в гибкие производственные системы (FMS) и может комплектоваться системами паллетообмена для организации безлюдного производства.

Области применения, где C 22 GEN2 раскрывает свой потенциал:

• Авиакосмическая промышленность: Производство корпусных деталей, элементов планера и силовых установок.

• Энергетическое машиностроение: Изготовление деталей турбин, корпусов насосов и арматуры.

• Автомобилестроение: Создание крупной оснастки, пресс-форм и прототипов.

• Научные исследования: Производство сложных компонентов для экспериментальных установок.

• Производство промышленного оборудования: Изготовление корпусов, кронштейнов и ответственных деталей станков и роботов.

Технические характеристики обрабатывающего центра Hermle C 22 GEN2

Общая информация:

• Производитель: HERMLE AG (Германия)

• Модель: C 22 GEN2

• Тип: 5-осевой универсальный обрабатывающий центр

• Конструкция: Портального типа с поворотно-наклонным столом

Система перемещений:

• Скорость быстрого хода: 30 м/мин

• Скорость резания: до 20 м/мин

Точность (согласно ISO 230-2):

• Позиционная точность (P): ≤ 0,008 мм

• Повторяемость позиционирования (Ps): ≤ 0,005 мм

Поворотно-наклонный стол (5-я ось):

• Ось A (наклон): ±130°

• Ось C (вращение): 360° × n

• Скорость вращения: до 50 об/мин

• Точность деления: < 20 угловых секунд

Система ЧПУ и управление:

• Система управления: Heidenhain TNC 640

• Интерфейс: Ethernet, USB

• Программирование: DIN/ISO

Система смены инструмента:

• Автоматический сменщик (ATC): 30 или 60 инструментов

• Время смены инструмента: 2-3 сек

Электроснабжение:

• Напряжение: 400 В, 3-фазное

• Подключенная мощность: 35 кВА

Дополнительные системы:

• Охлаждение шпинделя: Встроенная система

• Подача СОЖ: Через шпиндель (опция, до 70 бар)

• Система удаления стружки: Ленточный транспортер (опция)

Опциональное оборудование:

• Система паллетообмена

• Система измерения инструмента

• Система контроля положения стола

• Увеличенный магазин инструментов

• Системы безопасности и ограждения
