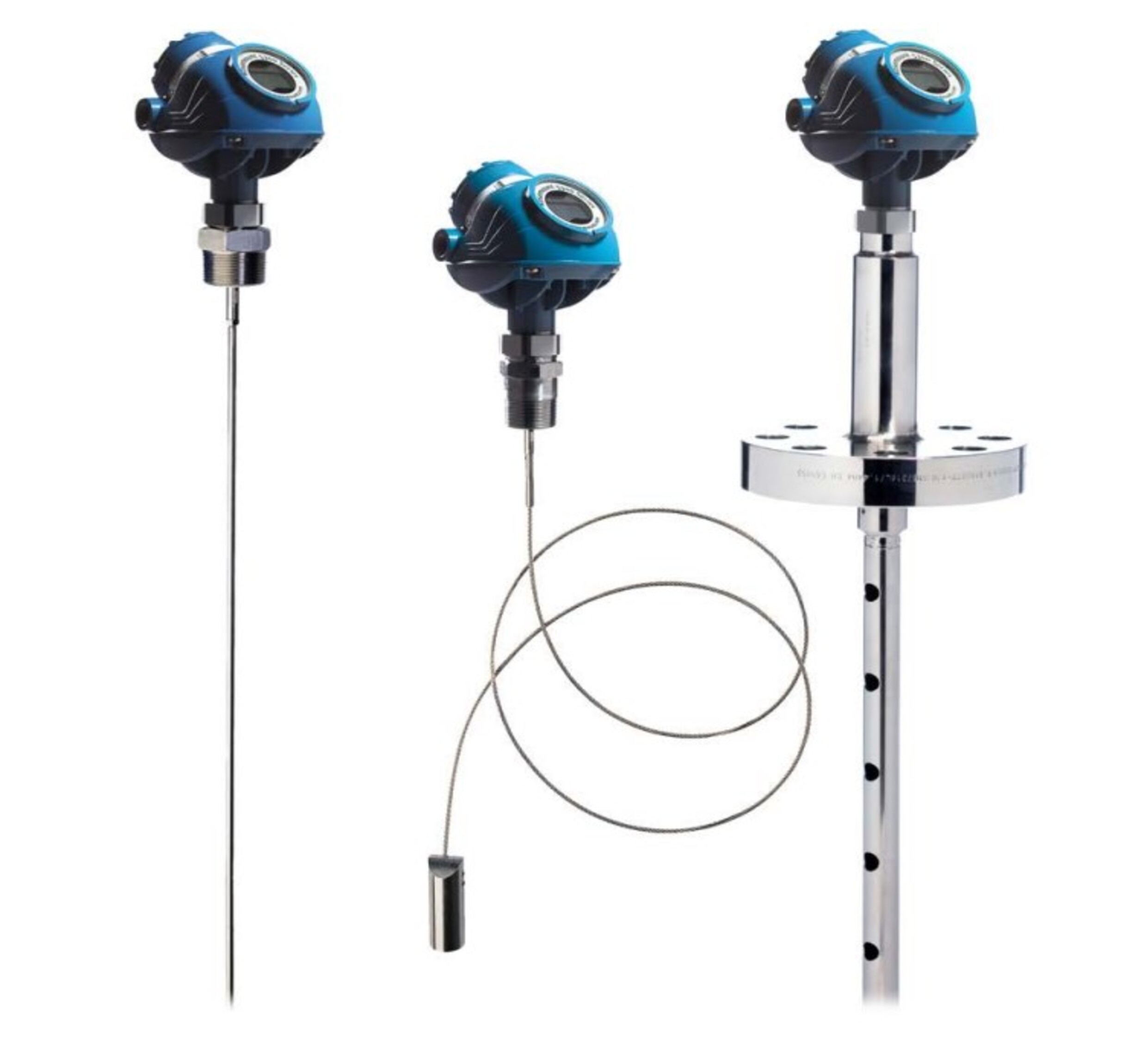

Волноводный радарный уровнемер Rosemount 5300
Надежное непрерывное измерение уровня жидкостей, границы раздела сред и сыпучих материалов
Rosemount 5300 — интеллектуальный двухпроводной волноводный радарный уровнемер, работающий по принципу рефлектометрии с временным разрешением (TDR). Прибор обеспечивает высокоточное непрерывное измерение уровня большинства жидкостей, полужидких сред, сыпучих материалов и уровня границы раздела двух жидкостей.
Ключевые преимущества
- Высокая точность — ±3 мм или 0,03% от измеренного расстояния
- Широкий диапазон измерений — до 50 метров в зависимости от типа зонда и среды
- Универсальность — работа с жидкостями, вязкими средами, сыпучими материалами (порошки, гранулы)
- Устойчивость к внешним факторам — невосприимчив к температуре, давлению, парам, пене, турбулентности, кипению, изменению плотности и диэлектрической проницаемости
- Измерение границы раздела сред — одновременное измерение уровня продукта и уровня раздела (например, нефть/вода)
- Динамическая компенсация пара — автоматическая компенсация влияния насыщенного пара высокого давления
- Сертификация SIL2/SIL3 — для использования в системах противоаварийной защиты (СПАЗ)
Области применения
-
Нефтегазовая отрасль — сепараторы, резервуары с нефтью и нефтепродуктами
-
Химическая промышленность — кислоты, спирты, растворители
-
Энергетика — котлы, деаэраторы, конденсаторы
-
Пищевая промышленность — жидкие и сыпучие продукты
-
Хранение СПГ, СУГ, аммиака
-
Подземные и наземные резервуары
-
Выносные камеры и успокоительные трубы
-
Дистилляционные колонны
Модельный ряд
| Модель | Назначение |
|---|---|
| Rosemount 5301 | Измерение уровня жидкости или уровня границы раздела сред с полностью погружным зондом |
| Rosemount 5302 | Измерение уровня жидкости и уровня границы раздела сред (одновременно) |
| Rosemount 5303 | Измерение уровня сыпучих материалов (порошки, гранулы, цемент, пластиковые пеллеты) |
Технические характеристики волноводного радарного уровнемера Rosemount 5300
Диапазон измерений (в зависимости от типа зонда и диэлектрической проницаемости)
| Тип зонда | Максимальный диапазон | Минимальная диэлектрическая проницаемость |
|---|---|---|
| Жесткий одинарный 8 мм | 3 м | 1,4 |
| Жесткий одинарный 13 мм | 6 м | 1,4 |
| Сегментированный жесткий одинарный | 10 м | 1,4 |
| Гибкий одинарный | 50 м | 1,4 (стандарт), 1,6 (HTHP/HP/C) |
| Коаксиальный | 6 м | 1,2 (стандарт), 1,4 (HP/C), 2,0 (HTHP) |
| Жесткий двойной | 3 м | 1,4 |
| Гибкий двойной | 50 м | 1,4 |
Примечание: Для гибких одинарных зондов из Duplex 2205 максимальный диапазон — 32 м.
Температура и давление технологического процесса
| Исполнение | Температура | Давление |
|---|---|---|
| Стандартное (S) | от –40 °C до +150 °C | от –0,1 до 4 МПа |
| HTHP (H) — высокая температура/давление | до +400 °C | 20,3 МПа при 400 °C; 34,5 МПа при 38 °C |
| HP (P) — высокое давление | до +250 °C | 22,89 МПа при 250 °C; 34,5 МПа при 38 °C |
| Криогенное (C) | до –196 °C | 24,3 МПа при 200 °C; 34,5 МПа при –196 °C |
Сертификаты для опасных зон
-
ATEX: Ex db ia IIC T4, Ex ia IIC T4, Ex nA ic IIC T4
-
IECEx: Ex db ia IIC T4, Ex ia IIC T4, Ex nA ic IIC T4
-
FM / CSA: взрывобезопасность, искробезопасность, пыленевзгораемость, FISCO
-
NEPSI, INMETRO, TIIS, EAC
-
Морские сертификаты: ABS, DNV, Lloyds Register, Bureau Veritas
Материалы и конструкция
| Элемент | Материал |
|---|---|
| Корпус (стандарт) | Алюминий с полиуретановым покрытием |
| Корпус (опция) | Нержавеющая сталь CF8M (ASTM A743) |
| Смачиваемые материалы | 316L / 316, сплав C-276 (UNS N10276), сплав 400 (UNS N04400), Duplex 2205, ПТФЭ, ПФА, керамика (Al₂O₃), графит, сплав 625 |
| Уплотнительные кольца | Viton (фторэластомер), EPDM, Kalrez 6375, NBR, низкотемпературный Viton, FVMQ |
| Степень защиты | NEMA 4X, IP 66, IP67 |
| Кабельные вводы | ½-14 NPT, опционально M20×1,5, eurofast (M12), minifast |
Вес:
-
Алюминиевый корпус: 2 кг
-
Корпус из нержавеющей стали: 4,9 кг
