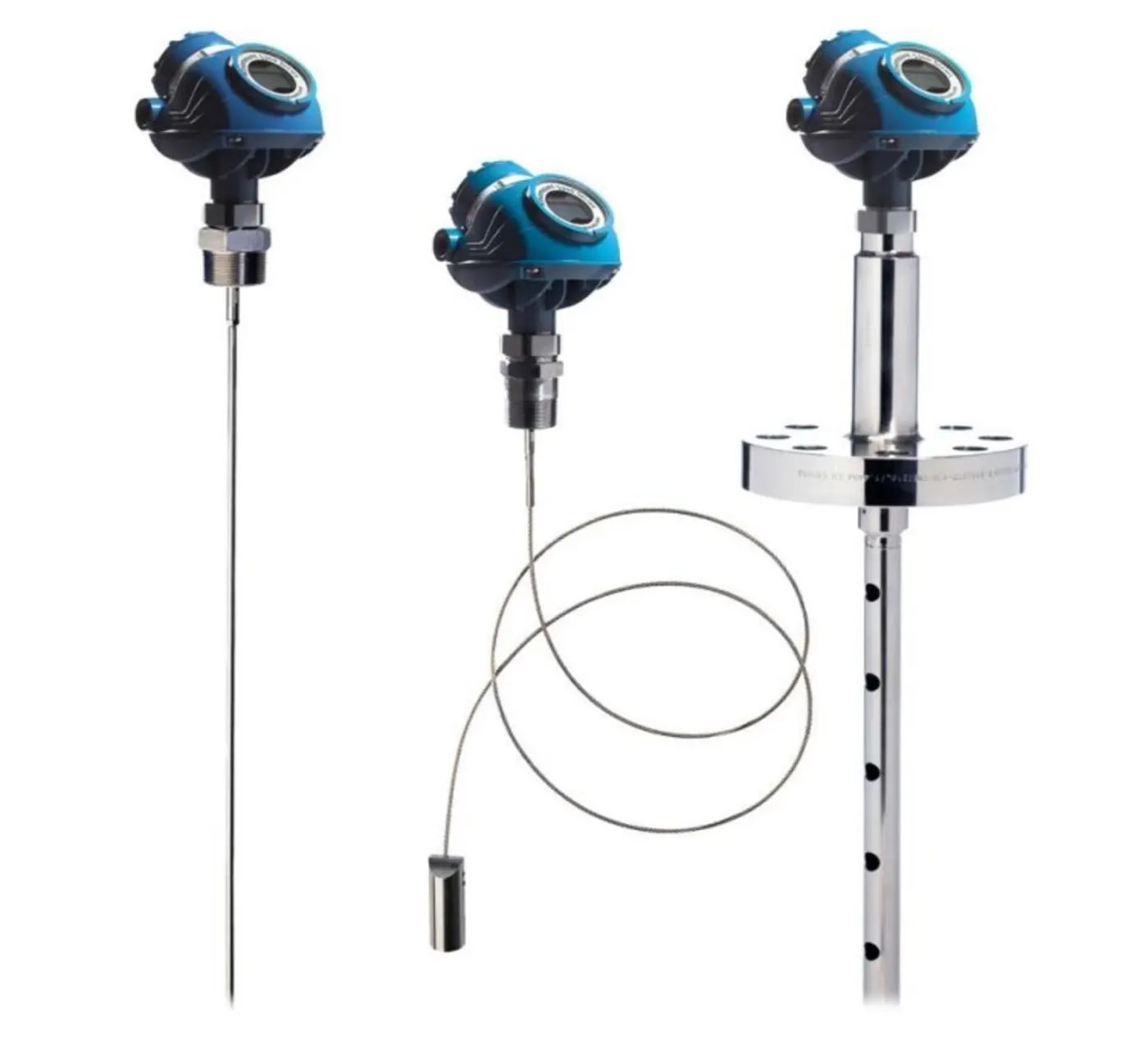

Волноводный радарный уровнемер Rosemount 5300

Надежный GWR-уровнемер для непрерывного измерения уровня жидкостей, границы раздела сред и сыпучих материалов.

Rosemount серии 5300 — это интеллектуальные двухпроводные волноводные радарные уровнемеры (Guided Wave Radar, GWR), работающие по технологии рефлектометрии с временным разрешением (TDR). Приборы предназначены для высокоточного непрерывного измерения уровня жидкостей, вязких сред, суспензий, нефтепродуктов, сыпучих материалов, а также уровня границы раздела двух жидкостей.

Серия Rosemount 5300 широко применяется в нефтегазовой, химической, энергетической, пищевой и других отраслях промышленности благодаря устойчивой работе в сложных условиях процесса: при высоких температурах и давлениях, наличии насыщенного пара, пены, турбулентности, кипения и изменении характеристик продукта.

ПРЕИМУЩЕСТВА ROSEMOUNT 5300

• Высокая точность измерения — до ±3 мм или ±0,03% от измеряемого расстояния
• Диапазон измерения — до 50 метров в зависимости от типа зонда и свойств продукта
• Поддержка измерения уровня жидкостей, интерфейса сред и сыпучих материалов
• Стабильная работа при наличии пара, пены, кипения и турбулентности
• Корректная работа со средами с низкой диэлектрической проницаемостью (от εr ≈ 1,2–1,4 в зависимости от типа зонда)
• Динамическая компенсация влияния насыщенного пара высокого давления (Dynamic Vapor Compensation)
• Поддержка SIL2 и SIL3 (в резервированных конфигурациях) согласно IEC 61508
• Поддержка протоколов HART, FOUNDATION Fieldbus и Modbus
• Возможность установки в байпасных камерах и успокоительных трубах
• Широкий выбор материалов и исполнений для агрессивных, высокотемпературных и криогенных сред
• Простая интеграция в существующие АСУ ТП и системы автоматизации

ПРИНЦИП РАБОТЫ

Волноводный уровнемер Rosemount 5300 работает по технологии TDR (Time Domain Reflectometry). Прибор передает электромагнитный импульс по зонду, погруженному в измеряемую среду. При достижении поверхности продукта часть сигнала отражается обратно, после чего электроника вычисляет уровень по времени прохождения импульса.

Технология Guided Wave Radar обеспечивает стабильное измерение даже в сложных условиях эксплуатации, где ультразвуковые или бесконтактные радарные уровнемеры могут работать нестабильно.

ОБЛАСТИ ПРИМЕНЕНИЯ

Нефтегазовая промышленность:
• резервуары с нефтью и нефтепродуктами
• сепараторы
• емкости хранения топлива
• установки подготовки нефти и газа

Химическая промышленность:
• кислоты
• растворители
• спирты
• агрессивные химические среды

Энергетика:
• котлы
• деаэраторы
• конденсаторы
• установки высокого давления и пара

Пищевая промышленность:
• жидкие продукты
• сиропы
• порошки и гранулы

Другие применения:
• СПГ, СУГ и аммиак
• подземные и наземные резервуары
• байпасные камеры и успокоительные трубы
• дистилляционные колонны
• силосы и бункеры

МОДЕЛЬНЫЙ РЯД ROSEMOUNT 5300

Rosemount 5301 — измерение уровня жидкости или измерение уровня границы раздела сред.

Rosemount 5302 — одновременное измерение уровня продукта и уровня границы раздела.

Rosemount 5303 — измерение уровня сыпучих материалов.

Для измерения сыпучих материалов эффективность работы зависит от плотности, диэлектрической проницаемости и условий процесса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерений:
• Жесткий одинарный 8 мм — до 3 м
• Жесткий одинарный 13 мм — до 6 м
• Сегментированный жесткий одинарный — до 10 м
• Гибкий одинарный — до 50 м
• Коаксиальный — до 6 м
• Жесткий двойной — до 3 м
• Гибкий двойной — до 50 м

Для гибких одинарных зондов Duplex 2205 максимальный диапазон измерения составляет 32 м.

Рабочая температура и давление:
• Стандартное исполнение — от −40 °C до +150 °C, до 4 МПа
• HTHP — до +400 °C, до 20,3 МПа
• HP — до +250 °C, до 22,89 МПа
• Криогенное исполнение — до −196 °C, до 24,3 МПа

Максимальное давление серии может достигать 34,5 МПа в зависимости от конфигурации прибора.

СЕРТИФИКАЦИЯ

Поддерживаются сертификаты:
• ATEX
• IECEx
• FM
• CSA
• EAC
• NEPSI
• INMETRO
• TIIS

Доступны морские сертификаты:
• ABS
• DNV
• Lloyd’s Register
• Bureau Veritas

МАТЕРИАЛЫ ИСПОЛНЕНИЯ

• Корпус (стандарт) — алюминий с полиуретановым покрытием
• Корпус (опция) — нержавеющая сталь CF8M
• Смачиваемые части — 316L, Hastelloy C-276, Monel 400, Duplex 2205, PTFE, PFA, керамика
• Уплотнения — Viton, EPDM, Kalrez, NBR, FVMQ
• Степень защиты — IP66 / IP67 / NEMA 4X
• Кабельные вводы — ½-14 NPT, M20×1,5, M12

МАССА ПРИБОРА

• Алюминиевый корпус — около 2 кг
• Корпус из нержавеющей стали — около 4,9 кг

ПОЧЕМУ ВЫБИРАЮТ ROSEMOUNT 5300

Волноводные радарные уровнемеры Rosemount 5300 считаются одним из наиболее надежных решений для непрерывного измерения уровня в промышленности. Серия подходит для стандартных резервуаров, высокотемпературных и высоконапорных процессов, криогенных применений, а также измерения уровня в сепараторах, байпасных камерах и резервуарах хранения.

Благодаря технологии Guided Wave Radar (GWR) уровнемеры обеспечивают стабильную работу в сложных условиях эксплуатации и широко используются в системах автоматизации технологических процессов, где требуется высокая точность, надежность и соответствие международным стандартам безопасности.
