Монтаж чугунного люка на колодец: этапы и типичные ошибки

12.08.2026

Правильно установить канализационный люк не менее важно, чем выбрать подходящую модель. Даже качественный чугунный люк может начать стучать, качаться, проседать или разрушать асфальт вокруг себя, если его корпус установлен на слабое основание, перекошен или находится выше либо ниже уровня дорожного покрытия.

При этом монтаж люка не сводится к тому, чтобы просто положить раму на горловину колодца. Корпус должен иметь прочную и ровную опору, нагрузка должна распределяться по конструкции колодца, а верх крышки необходимо правильно выставить относительно дороги, тротуара или отмостки.

Ниже разберём процесс установки максимально понятно: из чего состоит монтажный узел, на что должен опираться люк, как выставить его по высоте и почему нельзя подкладывать под корпус обычные кирпичи.

Важно: конкретная схема монтажа зависит от типа люка, конструкции колодца и места установки. На автомобильной дороге работы выполняются в соответствии с проектом, требованиями владельца дороги или инженерной сети и инструкцией производителя люка. Плавающие люки устанавливаются иначе, чем традиционные люки с корпусом, опирающимся на горловину колодца.

Из чего состоит канализационный люк

Для начала стоит разобраться в терминологии.

Большинство обычных канализационных люков состоит из двух основных частей:

корпуса — неподвижной рамы, которая устанавливается над колодцем;
крышки — съёмной или шарнирной части, закрывающей отверстие.

Под корпусом люка находится горловина колодца. В железобетонных колодцах она может состоять из плиты перекрытия, регулировочных элементов и специального опорного кольца.

Упрощённо конструкция выглядит так:

дорожное покрытие → корпус люка → опорный элемент → горловина колодца → плита перекрытия → кольца колодца.

Главная задача монтажного узла — передать вес самого люка и нагрузки от автомобилей на прочную конструкцию колодца или дорожного покрытия.

Если эта нагрузка передаётся неправильно, люк постепенно начинает проседать.

Что понадобится для установки люка

Точный набор оборудования зависит от конструкции, но при обычном монтаже могут потребоваться:

строительный уровень;
рулетка;
правило или длинная ровная рейка;
цементно-песчаный или специальный монтажный состав;
железобетонное опорное кольцо;
регулировочные элементы, если они предусмотрены проектом;
бетон;
инструмент для уплотнения основания;
оборудование для подъёма тяжёлого корпуса и крышки.

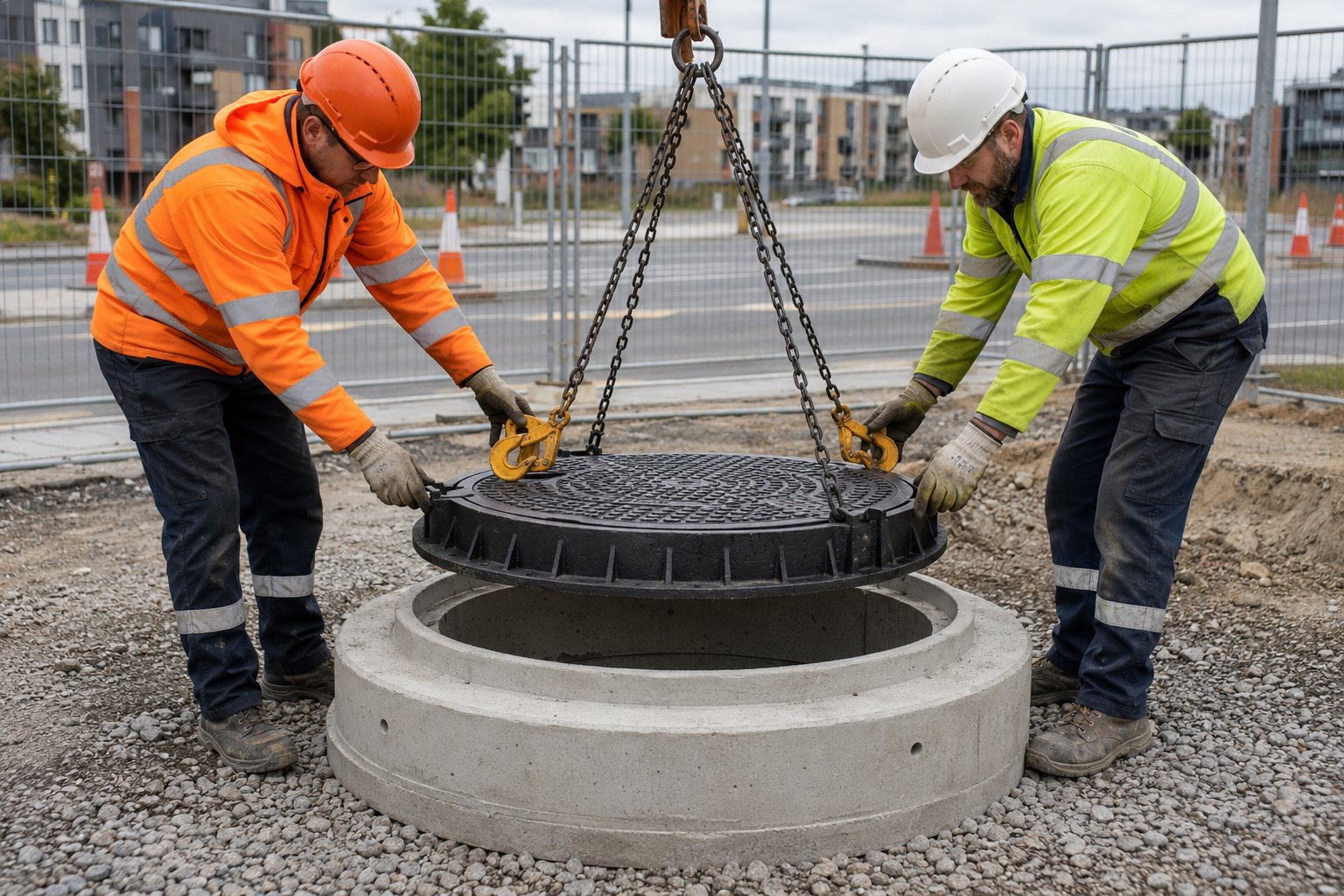

Чугунные люки могут весить десятки килограммов, поэтому пытаться самостоятельно перемещать тяжёлые элементы без подходящих приспособлений опасно.

Как установить канализационный люк: пошаговая инструкция

Шаг 1. Определить место установки и необходимый класс нагрузки

До начала монтажа необходимо убедиться, что выбранный люк подходит для места установки.

Это особенно важно, если люк будет находиться там, где ездят автомобили.

Например, совершенно разные нагрузки испытывает люк:

на газоне;
на пешеходной дорожке;
во дворе частного дома;
на парковке;
на городской дороге;
на участке с постоянным движением грузового транспорта.

Если установить лёгкий люк там, где регулярно проезжают автомобили, даже идеально выполненный монтаж не компенсирует недостаточную прочность изделия.

Поэтому сначала выбирают тип и класс нагрузки люка, а уже затем подготавливают под него монтажный узел.

Для подбора подходящей модели можно посмотреть каталог канализационных люков. Для автомобильных дорог обычно рассматривают тяжёлые люки и магистральные люки.

Шаг 2. Проверить состояние колодца

Нельзя устанавливать новый люк на разрушенную горловину.

Перед монтажом необходимо осмотреть:

плиту перекрытия;
верхнее железобетонное кольцо;
горловину;
опорное кольцо;
бетон вокруг колодца.

Не должно быть:

крупных трещин;
отколотых участков бетона;
качающихся элементов;
сильного перекоса;
разрушенного раствора;
заметного смещения колец относительно друг друга.

Если верхняя часть колодца повреждена, сначала ремонтируют её и только после этого устанавливают люк.

Это принципиальный момент.

Если просто поставить новый тяжёлый чугунный люк на осыпающийся бетон, со временем основание продолжит разрушаться и корпус снова просядет.

Шаг 3. Подготовить прочную опору под корпус

Одна из самых распространённых ошибок — установка корпуса непосредственно на несколько кирпичей.

Иногда поступают следующим образом: кладут по краям горловины 3–4 кирпича, выставляют на них корпус по высоте и заполняют пустоты раствором.

Такой способ может выглядеть достаточно надёжным сразу после монтажа, однако нагрузка оказывается сосредоточена в нескольких небольших точках.

Когда по люку начинают проезжать автомобили, возникают сильные динамические нагрузки.

В результате:

кирпич может разрушиться;
раствор растрескивается;
корпус начинает качаться;
появляется характерный металлический стук;
асфальт вокруг люка начинает разрушаться.

Поэтому корпус должен иметь равномерную и прочную опору по периметру.

Для традиционных железобетонных колодцев часто применяют специальное железобетонное опорное кольцо.

Такое кольцо позволяет распределить нагрузку от корпуса на конструкцию колодца значительно равномернее.

Железобетонные элементы колодцев можно посмотреть в разделе ЖБИ.

Шаг 4. Выставить люк на нужную высоту

После подготовки основания необходимо определить окончательную высоту корпуса.

Это особенно важно на дороге.

Закрытая крышка люка должна находиться практически в одной плоскости с окружающим покрытием.

Проверить положение можно длинным правилом или ровной рейкой.

Рейку кладут на дорожное покрытие так, чтобы она проходила через люк.

Сразу станет заметно, расположен он:

выше покрытия;
ниже покрытия;
или находится примерно в одной плоскости с ним.

Почему нельзя сильно заглублять люк

Если люк находится ниже уровня дороги, автомобильное колесо сначала проваливается в углубление, а затем ударяется о противоположный край.

Постоянные удары постепенно разрушают:

дорожное покрытие;
бетон вокруг корпуса;
основание люка.

Кроме того, в образовавшемся углублении начинает скапливаться вода.

Почему нельзя сильно поднимать люк

Выступающий над дорогой люк также принимает удар колеса.

Особенно заметно это при высокой скорости движения.

Поэтому точное выставление отметки — один из важнейших этапов монтажа.

Шаг 5. Проверить горизонтальность корпуса

Корпус должен стоять без перекоса.

Для проверки используют строительный уровень.

Положение желательно проверить в нескольких направлениях.

Если одна сторона корпуса заметно выше другой, крышка может опираться неравномерно.

В результате после начала эксплуатации появляется люфт и металлический стук.

Кроме того, перекошенный корпус сложнее качественно встроить в дорожное покрытие.

Шаг 6. Зафиксировать корпус

После выставления положения корпус необходимо надёжно закрепить.

Способ зависит от конкретной конструкции люка.

Возможны:

установка на монтажный раствор;
бетонная обойма;
анкерное крепление;
комбинация нескольких способов;
включение корпуса в конструкцию дорожного покрытия.

Главное требование — после окончания работ корпус не должен перемещаться относительно колодца.

Если он способен хотя бы немного качаться, под воздействием машин движение постепенно будет увеличиваться.

В результате вокруг люка образуются трещины, а затем начинается разрушение покрытия.

Шаг 7. Не оставлять пустоты под корпусом

После установки важно проверить, чтобы под опорной частью корпуса не осталось значительных пустот.

Представим, что одна половина рамы лежит на прочном основании, а под второй имеется пустое пространство.

Внешне люк может выглядеть нормально.

Но когда автомобиль проедет по неподдерживаемой стороне, корпус немного прогнётся или сместится.

Такое движение будет повторяться сотни и тысячи раз.

Со временем основание разрушится.

Поэтому опора должна быть равномерной.

Шаг 8. Установить крышку и проверить её посадку

После фиксации корпуса устанавливают крышку.

Перед этим посадочные поверхности желательно очистить от:

песка;
земли;
щебня;
остатков раствора;
асфальта.

Даже небольшой камень между крышкой и корпусом может мешать нормальному прилеганию.

После установки крышки необходимо проверить:

Полностью ли она закрывается.
Не качается ли при нажатии на разные края.
Равномерно ли прилегает к корпусу.
Работает ли замок, если он предусмотрен.
Работает ли шарнир.
Правильно ли установлен фиксатор.
На месте ли резиновая или полимерная прокладка.

У некоторых современных люков прокладка используется именно для уменьшения шума и люфта.

Если она перекручена, повреждена или отсутствует, люк может начать стучать даже при нормально установленном корпусе.

Как понять, что люк установлен правильно

После окончания монтажа можно провести несколько простых проверок.

Люк не должен качаться

Нажмите ногой на разные края закрытой крышки.

Если один край опускается, а противоположный поднимается, имеется люфт.

Корпус не должен двигаться

Сам корпус должен быть жёстко зафиксирован относительно основания.

Крышка должна нормально открываться

После бетонирования или асфальтирования необходимо убедиться, что дорожный материал не мешает открыть крышку.

Люк должен находиться на нужной высоте

Проверьте уровень относительно окружающего покрытия длинным правилом.

Вокруг корпуса не должно быть крупных пустот

Покрытие должно плотно подходить к раме.

Как правильно восстановить асфальт вокруг люка

На автомобильной дороге недостаточно хорошо установить сам корпус.

Очень важно правильно восстановить дорожное покрытие вокруг него.

Одна из типичных причин просадки люков — не сам люк, а плохо уплотнённый материал вокруг колодца.

Если под асфальтом остаются пустоты, со временем туда попадает вода.

Далее возможен следующий процесс:

вода → вымывание мелких частиц → ослабление основания → просадка → разрушение асфальта вокруг люка.

Поэтому основание и дорожное покрытие вокруг корпуса необходимо укладывать и уплотнять по принятой технологии.

Особое внимание уделяют зоне непосредственно рядом с корпусом.

Почему люк начинает стучать после установки

Характерный металлический стук при проезде автомобиля не всегда означает, что люк плохого качества.

Причин может быть несколько.

Загрязнена посадочная поверхность

Между корпусом и крышкой попал песок, камень или кусок асфальта.

В результате крышка перестаёт равномерно опираться на корпус.

Перекошен корпус

Если рама установлена с перекосом, крышка может опираться только на несколько точек.

Крышка и корпус не соответствуют друг другу

Внешне два люка могут выглядеть практически одинаково, однако небольшие различия в геометрии посадочного места способны вызвать люфт.

Поэтому желательно использовать крышку и корпус одной совместимой серии.

Повреждена прокладка

Если конструкцией предусмотрена демпфирующая вставка, необходимо проверить её состояние.

Просело основание

Если сам корпус начал двигаться относительно колодца, проблема находится уже не в крышке, а в монтажном узле.

Чем поднять люк, если он находится ниже дороги

Такая ситуация часто возникает при ремонте или новом асфальтировании.

Например, уложили дополнительный слой покрытия, и старый люк оказался на несколько сантиметров ниже новой дороги.

Просто заливать под корпус толстый слой случайного раствора или подкладывать кирпичи — не лучший вариант.

Для корректировки высоты применяют предусмотренные конструкцией:

регулировочные элементы;
опорные кольца;
специальные ремонтные элементы;
другие решения, предусмотренные проектом.

Если при подъёме люка требуется восстановить или нарастить верхнюю часть колодца, подходящие железобетонные элементы можно подобрать в разделе ЖБИ.

А можно просто забетонировать люк?

Бетон действительно часто является частью монтажного узла, однако принцип «поставить корпус как получится и залить всё вокруг бетоном» неправильный.

Сначала необходимо:

подготовить прочное основание;
выставить корпус по высоте;
проверить горизонтальность;
обеспечить равномерную опору;
зафиксировать положение;
только после этого выполнять дальнейшее бетонирование.

Кроме того, необходимо учитывать время набора прочности используемого материала.

Пускать автомобили непосредственно по только что установленному люку нельзя, если монтажный материал ещё не достиг требуемой прочности.

Что такое плавающий люк и почему его устанавливают иначе

Отдельная категория — плавающие люки.

У обычного люка нагрузка через корпус в значительной степени передаётся на конструкцию горловины колодца.

У плавающего люка принцип другой.

Его опорная часть конструктивно связана с дорожным покрытием, благодаря чему значительная часть транспортной нагрузки распределяется через дорожную одежду.

Такое решение позволяет снизить ударное воздействие непосредственно на горловину колодца.

Поэтому инструкция по монтажу обычного люка не должна автоматически применяться к плавающей конструкции.

Для неё необходимо использовать монтажную схему конкретного производителя.

Если люк устанавливается на дороге с высокой транспортной нагрузкой, стоит заранее сравнить подходящие магистральные люки и другие модели из общего каталога люков.

Можно ли установить канализационный люк самостоятельно

Если речь идёт о небольшом колодце на территории частного дома, а конструкция понятна и нет автомобильного движения, многие подготовительные работы действительно можно выполнить самостоятельно.

Однако следует учитывать вес чугунных элементов.

Кроме того, необходимо соблюдать правила безопасности при работе около открытого колодца.

Никогда не спускайтесь в канализационный колодец без подготовки

Даже визуально обычный пустой колодец может быть опасен.

Внутри способны скапливаться газы и возникать недостаток кислорода.

Работы внутри инженерных колодцев должны выполнять подготовленные специалисты с соответствующим оборудованием.

Если требуется только установить люк сверху, спускаться внутрь обычно вообще не требуется.

Установка люка на газоне или участке частного дома

Если люк находится на газоне и автомобили по нему не ездят, требования к дорожному покрытию значительно проще.

Но основные принципы остаются теми же:

горловина должна быть прочной;
корпус должен иметь устойчивую опору;
люк не должен качаться;
крышка должна свободно открываться.

Есть ещё один практический момент.

Не стоит сильно заглублять люк относительно земли.

После дождя вокруг него может образовываться лужа, а внутрь колодца через технологические отверстия и зазоры будет попадать больше воды.

При этом слишком сильно выступающий люк неудобен при покосе травы и перемещении по участку.

Для таких условий обычно нет необходимости выбирать максимально тяжёлую модель: подходящий вариант проще подобрать через каталог канализационных люков с учётом фактической нагрузки.

Установка люка на проезжей части

Для автомобильной дороги требования значительно выше.

Здесь на люк действуют не только статические, но и серьёзные динамические нагрузки.

Поэтому особенно важны:

правильный класс нагрузки;
прочное основание;
точная высотная отметка;
отсутствие перекоса;
качественное уплотнение материала вокруг корпуса;
правильное восстановление асфальтобетонного покрытия.

Именно неправильное устройство основания чаще всего приводит к хорошо знакомой автомобилистам картине: вокруг канализационного люка образуются трещины и яма, а сам люк оказывается значительно ниже уровня дороги.

Для проезжей части обычно рассматривают тяжёлые люки, а для участков с более интенсивным движением — магистральные люки.

7 распространённых ошибок при монтаже канализационного люка

1. Установка слишком лёгкого люка

Если класс нагрузки не соответствует условиям эксплуатации, изделие может деформироваться или разрушиться.

Перед покупкой стоит сравнить модели в каталоге люков и подобрать класс нагрузки под конкретное место установки.

2. Установка корпуса на кирпичи

Особенно опасны несколько отдельных точечных опор.

Нагрузка должна распределяться равномерно.

3. Монтаж на разрушенную горловину

Новый люк не восстановит повреждённый колодец.

Сначала ремонтируют основание. Если необходимы кольца, плиты или другие элементы колодца, их можно посмотреть в разделе ЖБИ.

4. Неправильная высота

Слишком высокий или слишком низкий люк создаёт ударную нагрузку при проезде автомобилей.

5. Плохое уплотнение вокруг корпуса

Пустоты постепенно заполняются водой, основание вымывается и проседает.

6. Несовместимые крышка и корпус

Даже небольшое различие размеров посадочных поверхностей может вызвать стук и люфт.

7. Слишком раннее открытие движения

Монтажный раствор или бетон должны набрать необходимую прочность.

Краткая схема правильной установки

Если максимально упростить процесс, правильный монтаж обычного канализационного люка выглядит следующим образом:

проверка колодца → ремонт горловины при необходимости → устройство прочной опоры → установка корпуса → выставление высоты → проверка уровнем → фиксация корпуса → установка крышки → проверка люфта → восстановление покрытия.

Если каждый из этих этапов выполнен правильно, вероятность просадки и появления стука значительно уменьшается.

FAQ — частые вопросы

Можно ли поставить люк прямо на плиту перекрытия?

Только если такая схема предусмотрена конструкцией конкретного колодца и монтажным узлом.

В большинстве случаев необходимо обеспечить предусмотренную проектом опору, которая равномерно распределяет нагрузку.

Можно ли подкладывать кирпичи под канализационный люк?

Использовать несколько случайных кирпичей в качестве постоянных точечных опор нежелательно.

При транспортных нагрузках такое основание может постепенно разрушаться.

Лучше использовать предназначенные для регулировки и распределения нагрузки элементы.

Чем поднять канализационный люк выше?

Для изменения высоты применяют опорные или регулировочные элементы, предусмотренные конструкцией колодца.

Конкретное решение зависит от требуемой высоты подъёма и состояния горловины. Железобетонные элементы для ремонта и устройства колодца представлены в разделе ЖБИ.

На сколько люк должен выступать над асфальтом?

На автомобильной дороге верх крышки стараются совместить с проектной отметкой покрытия.

Заметный перепад высот нежелателен, поскольку вызывает удар колеса и ускоряет разрушение участка вокруг люка.

Почему новый канализационный люк стучит?

Основные причины:

крышка качается в корпусе;
загрязнены посадочные поверхности;
корпус установлен с перекосом;
повреждена или отсутствует прокладка;
крышка и корпус несовместимы;
начало проседать основание.

Сначала следует определить, двигается только крышка или весь корпус.

Нужно ли бетонировать люк?

Это зависит от монтажной схемы.

Бетон или специальные монтажные составы часто используются для фиксации корпуса, однако способ установки должен соответствовать конструкции люка и колодца.

Как установить люк, чтобы он не просел?

Необходимо обеспечить три основных условия:

прочное основание, равномерное распределение нагрузки и качественное уплотнение материалов вокруг корпуса.

Простая установка тяжёлого люка на слой раствора сама по себе не гарантирует отсутствие дальнейшей просадки.

Какой люк выбрать для установки

Выбор зависит прежде всего от предполагаемой нагрузки и места расположения колодца.

Для газонов, тротуаров, дворов, парковок и автомобильных дорог используются разные решения.

Посмотреть доступные варианты можно в каталоге канализационных люков.

Для участков с автомобильным движением обратите внимание на тяжёлые люки, а для дорог с интенсивной транспортной нагрузкой — на магистральные люки.

Если при монтаже необходимо восстановить верхнюю часть железобетонного колодца, соответствующие кольца, плиты и другие элементы можно подобрать в разделе ЖБИ.
