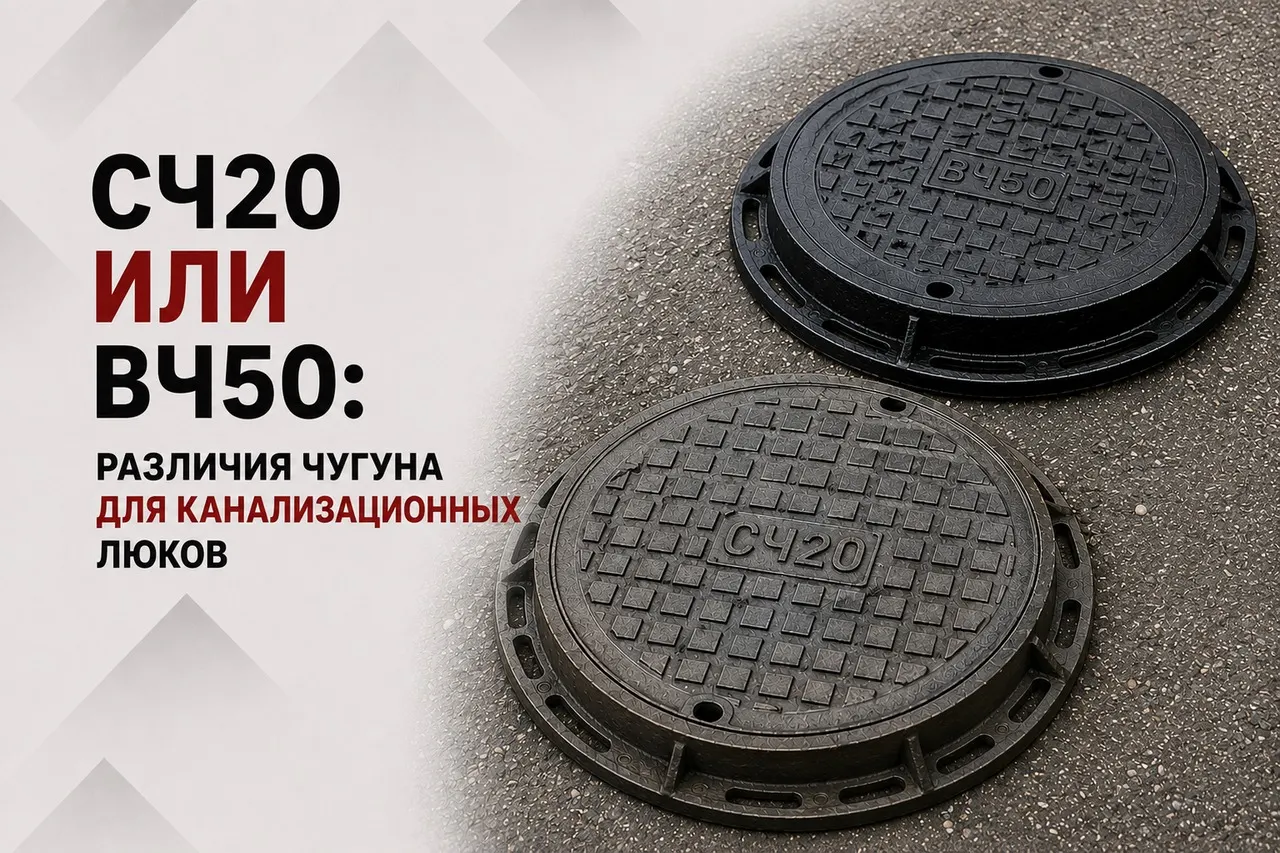

СЧ20 или ВЧ50: различия чугуна для канализационных люков

Для производства люков применяют серый чугун и высокопрочный чугун с шаровидным графитом. В каталогах часто встречаются марки СЧ20 и ВЧ50. Оба материала подходят для литых изделий, но по-разному ведут себя при ударных и циклических нагрузках.

Главное различие — форма графита

В сером чугуне графит имеет пластинчатую форму. В высокопрочном чугуне — шаровидную. Пластинки сильнее концентрируют напряжения, тогда как шаровидные включения меньше ослабляют металлическую основу. Поэтому ВЧ50 сочетает высокую прочность с большей пластичностью и ударной стойкостью.

Свойство	СЧ20	ВЧ50
Тип материала	серый чугун	высокопрочный чугун с шаровидным графитом
Поведение при ударе	более хрупкое	более пластичное и устойчивое к удару
Работа при динамической нагрузке	подходит при корректном расчёте изделия	особенно выгоден для дорог и интенсивной эксплуатации
Масса изделия	часто выше при сопоставимом классе	конструкцию нередко удаётся сделать легче
Стоимость	обычно ниже	обычно выше

Точная масса, цена и класс нагрузки определяются не только маркой чугуна, но и геометрией конкретного изделия. Нельзя считать, что любой люк ВЧ50 автоматически прочнее любого люка СЧ20: сравнивать нужно изделия одного назначения с подтверждённым классом.

Где оправдан СЧ20

Серый чугун широко применяется в традиционных люках. Он подходит для пешеходных зон, дворов и дорог, если конструкция рассчитана на нужный класс и соответствует стандарту. Его преимущества — отработанная технология литья, жёсткость и экономичность.

Когда преимущество у ВЧ50

Высокопрочный чугун особенно полезен:

• при повторяющейся динамической нагрузке от транспорта;

• в плавающих и шарнирных конструкциях;

• когда важны ударная стойкость и меньшая масса комплекта;

• для магистральных, промышленных и транспортных объектов;

• в конструкциях со сложными элементами фиксации.

Что важнее марки материала

При выборе проверьте:

1. класс нагрузки;

2. назначение и место установки;

3. соответствие ГОСТ 3634-2019 или проектной документации;

4. размеры и монтажный узел;

5. паспорт качества партии;

6. конструкцию крышки, корпуса, замка и шарнира.

Материал — один из критериев, а не замена расчёту. Для тротуара не всегда нужна более дорогая конструкция ВЧ50, а для дороги нельзя выбирать изделие только по низкой цене или большой собственной массе.

В общем каталоге люков представлены изделия разных типов. Для объектов с динамической нагрузкой удобно отдельно сравнить высокопрочные чугунные люки.

FAQ

ВЧ50 — это сталь?

Нет. Это высокопрочный чугун с шаровидным графитом.

Люк ВЧ50 всегда легче?

Часто да при сопоставимом классе, но масса зависит от конструкции. Сверяйте карточку конкретной модели.

Можно ли определить материал по внешнему виду?

Надёжно — нет. Нужны маркировка и сопроводительная документация.
