Маркировка чугунных люков: расшифровка по ГОСТ 3634-2019

Маркировка на чугунном люке — это не произвольный набор букв и цифр. По ней можно определить тип изделия, класс нагрузки, назначение инженерной сети и основные особенности конструкции. Умение читать обозначение особенно важно при закупке по проекту, замене существующего люка и приёмке поставки.

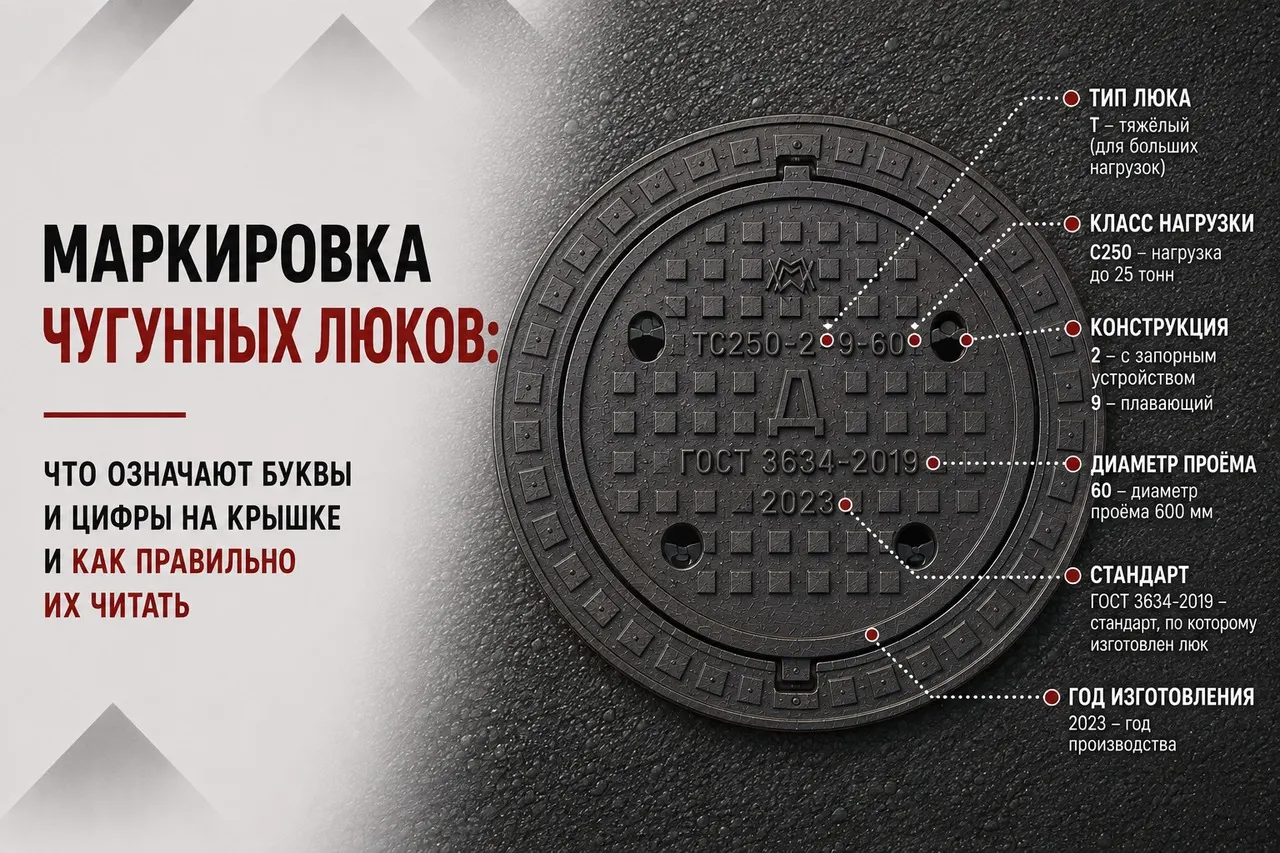

Из чего состоит обозначение

В документации и каталогах можно встретить записи вида Т(С250)-К-2-60. Отдельные производители используют близкую структуру обозначений, но набор дополнительных индексов может различаться. Поэтому расшифровку всегда сопоставляют с паспортом или карточкой конкретного изделия.

Основные части записи:

1. тип люка;

2. класс номинальной нагрузки;

3. обозначение инженерной сети;

4. исполнение конструкции;

5. размер светового проёма или другой размерный индекс.

Тип и класс нагрузки

ГОСТ 3634-2019 связывает тип люка с классом нагрузки. Номинальная нагрузка указывается в килоньютонах.

Обозначение	Наименование	Номинальная нагрузка	Типичное место установки
ЛМ(А15)	лёгкий малогабаритный	15 кН	зелёные и пешеходные зоны
Л(А15)	лёгкий	15 кН	тротуары и зоны без транспорта
ЛУ(А30)	лёгкий усиленный	30 кН	пешеходные зоны с повышенными требованиями
С(В125)	средний	125 кН	дворы, парковки и участки по проекту
Т(С250)	тяжёлый	250 кН	участки дорог и проездов по проектному решению
ТМ(Д400)	тяжёлый магистральный	400 кН	проезжая часть дорог с регулярным движением
СТ(Е600)	сверхтяжёлый	600 кН	промышленные и транспортные зоны с высокой нагрузкой
СТУ(Ф900)	сверхтяжёлый усиленный	900 кН	специальные объекты с экстремальной нагрузкой

Буквы классов нередко записывают латиницей — A15, B125, C250, D400, E600, F900. В русскоязычном обозначении ГОСТ встречаются кириллические эквиваленты. Главное — числовое значение класса и соответствие документации.

Буквы инженерной сети

На крышке и в обозначении может быть указано назначение колодца:

• К — бытовая и производственная канализация;

• В — водопровод;

• ТС — тепловая сеть;

• Д — дождевая канализация;

• ГТС — городская телефонная сеть;

• ГКС — городская кабельная сеть;

• ПГ — пожарный гидрант;

• МГ — магистральная газовая сеть;

• КК — кабельная канализация;

• ТСОД — технические средства организации дорожного движения.

Фактический перечень маркировок зависит от проекта и производителя. Для нестандартной надписи или фирменного рисунка обычно заказывают специальное исполнение.

Что означают цифры после букв

В записи Т(С250)-К-2-60:

• Т — тяжёлый люк;

• С250 — класс нагрузки 250 кН;

• К — канализация;

• 2 — вариант исполнения по документации производителя;

• 60 — размерный индекс, часто связанный со световым проёмом 600 мм.

Последние две части нельзя расшифровывать только «по памяти»: одинаковые цифры у разных заводов могут описывать конструкцию по-разному. Индекс 1 или 2 может относиться к числу пазов, способу фиксации либо исполнению крышки. Перед заказом запросите чертёж.

Как проверить маркировку при получении

Сопоставьте четыре источника: заявка, накладная, паспорт качества и отливка на изделии. Проверьте тип, класс, назначение сети, изготовителя и стандарт. Затем сравните реальные размеры и комплектацию с карточкой товара.

Если требуется подобрать изделие по проектному обозначению, начните с каталога канализационных люков. Для дорог и объектов с повышенными нагрузками отдельно представлены высокопрочные люки и магистральные модели.

FAQ

С250 означает массу люка 250 кг?

Нет. Это класс номинальной нагрузки 250 кН, а не собственная масса изделия.

Можно ли выбрать люк только по надписи на старой крышке?

Нет. Дополнительно измеряют корпус, крышку, посадочную поверхность и световой проём. Крышки разных производителей могут быть несовместимы даже при одинаковом номинальном размере.

Какой стандарт действует для чугунных люков и дождеприёмников?

Для современных изделий применяется ГОСТ 3634-2019. Если в проекте указан другой стандарт или ТУ, соответствие нужно проверять по документации конкретной поставки.
